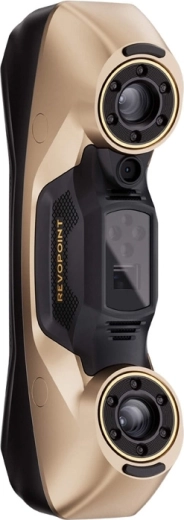

Το Revopoint MetroY Ultra (CMM Edition) είναι ένας προηγμένος βιομηχανικός 3D σαρωτής που συνδυάζει μπλε φως, πολυγραμμικό λέιζερ και δομημένο φως για γρήγορη και εξαιρετικά ακριβή σάρωση – με ακρίβεια έως 0,015 mm, ταχύτητα έως 90 FPS και μεταφορά δεδομένων σε πραγματικό χρόνο μέσω Wi‑Fi 6. Χάρη στο λογισμικό Revo Metro και Revo Measure αποκτάτε πλήρες workflow από τη σάρωση έως τις μετρολογικές μετρήσεις και τον ποιοτικό έλεγχο.
Βιομηχανική ακρίβεια και υψηλή πυκνότητα δεδομένων
Ο συνδυασμός μπλε φωτός, πολυγραμμικού λέιζερ και δομημένου φωτός επιτρέπει εξαιρετικά ακριβή λήψη με ακρίβεια έως 0,015 mm και λεπτή απόσταση μεταξύ σημείων έως 0,05 mm – ιδανικό για έλεγχο διαστάσεων και λεπτομερή ψηφιοποίηση εξαρτημάτων.
Γρήγορη σάρωση σε απαιτητικές συνθήκες
Σαρώστε με ταχύτητα έως 90 FPS και καταγράψτε εκατομμύρια σημεία ανά δευτερόλεπτο. Η λειτουργία πολυγραμμικού λέιζερ επιτρέπει εργασία ακόμη και σε φωτισμό έως 100 000 lux, ώστε ο σαρωτής να ανταποκρίνεται σε βιομηχανικό περιβάλλον και σε εργασία εκτός εργαστηρίου.

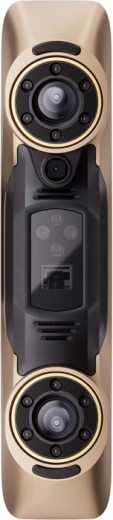

CMM Edition: επαλήθευση ακρίβειας και μετρολογικές μετρήσεις
Η έκδοση CMM προσθέτει λειτουργίες για επαλήθευση ακρίβειας με χρήση σφαιρικής πλάκας και επακόλουθες μετρήσεις, αναλύσεις και αναφορές στο λογισμικό Revo Measure (αλγόριθμοι πιστοποιημένοι από PTB). Κατάλληλο για επαγγελματικό ποιοτικό έλεγχο και τεκμηρίωση αποτελεσμάτων.
Το Revopoint MetroY Ultra CMM Edition είναι σχεδιασμένο για καταστάσεις όπου τα ακριβή δεδομένα είναι καθοριστικά: αντίστροφη μηχανική, γρήγορη πρωτοτυποποίηση, παραγωγή και επαγγελματικός ποιοτικός έλεγχος. Ο σαρωτής ανταποκρίνεται στη λήψη ακόμη και σε πιο σύνθετες συνθήκες φωτισμού (έως 100 000 lux) και χάρη στην υψηλή πυκνότητα σημείων δημιουργεί λεπτομερή 3D μοντέλα γρήγορα και με συνέπεια.
Η έκδοση CMM επεκτείνει τη συσκευή με μετρολογικές λειτουργίες – επιτρέπει γρήγορη επαλήθευση ακρίβειας απευθείας στον χώρο εργασίας με χρήση σφαιρικής πλάκας βαθμονόμησης και στη συνέχεια ομαλή μετάβαση σε μετρήσεις στο περιβάλλον Revo Measure (αλγόριθμοι πιστοποιημένοι από PTB). Η ασύρματη λειτουργία μέσω Wi‑Fi 6 διευκολύνει επιπλέον την εργασία σε ομάδα και στην παραγωγή.
Κύρια πλεονεκτήματα:
- Ακρίβεια μεμονωμένης λήψης έως 0,015 mm και ογκομετρική ακρίβεια 0,015 mm + 0,04 mm × L (m)
- Γρήγορη σάρωση έως 90 FPS και έως 3 000 000 σημεία/δ (λέιζερ), έως 7 000 000 σημεία/δ (δομημένο φως)
- 5 λειτουργίες σάρωσης για ταχύτητα, λεπτομέρεια και βαθιές οπές + δομημένο φως full‑field
- Wi‑Fi 6 για μεταφορά δεδομένων σε πραγματικό χρόνο και άνετη συνεργασία
- Πλούσια παρελκόμενα συμπεριλαμβανομένου περιστρεφόμενου τραπεζιού, πλακών βαθμονόμησης και άδειας Revo Measure για 1 έτος
Προδιαγραφές
- Κατασκευαστής
- Revopoint
- Μοντέλο
- MetroY Ultra
- Ακρίβεια μίας λήψης (παραλλαγή)
- έως 0,01 mm
- Ακρίβεια μίας λήψης
- έως 0,015 mm
- Ογκομετρική ακρίβεια
- 0,015 mm + 0,04 mm × L (m), όπου L είναι το μήκος του αντικειμένου
- Απόσταση μεταξύ σημείων
- έως 0,05 mm
- Απόσταση εργασίας
- 200–400 mm
- Επιφάνεια μίας σάρωσης στη ελάχιστη απόσταση
- 152 × 138 mm στα 200 mm
- Επιφάνεια μίας σάρωσης στη μέγιστη απόσταση
- 332 × 276 mm στα 400 mm
- Ελάχιστος όγκος σάρωσης
- 10 × 10 × 10 mm
- Μέγιστος όγκος σάρωσης
- 2 × 2 × 2 m
- Ταχύτητα σάρωσης
- GPU NVIDIA: έως 90 καρέ ανά δευτερόλεπτο
CPU: έως 60 καρέ ανά δευτερόλεπτο - Ρυθμός καταγραφής σημείων
- Πολυγραμμική σάρωση: 3 000 000 σημεία/δ
Σάρωση με δομημένο φως: 7 000 000 σημεία/δ - Ανάλυση RGB κάμερας
- 2 MP
- Επεξεργαστής
- 4‑πύρηνος ARM, 2,0 GHz
- Σάρωση σε εξωτερικό χώρο
- Ναι (η λειτουργία πολυγραμμικού λέιζερ επιτρέπει λειτουργία σε συνθήκες φωτισμού έως 100 000 lux)
- 3D πηγή φωτός
- 34 μπλε σταυρωτές γραμμές
15 μπλε παράλληλες γραμμές
1 μπλε γραμμή για βαθιές οπές
62‑γραμμικό μπλε δομημένο φως πλήρους πεδίου - Φωτισμός
- 12 μπλε LED διόδοι
- Βάρος σαρωτή
- 450 g
- Διαστάσεις (Μ × Π × Υ)
- 211 × 94 × 47 mm
